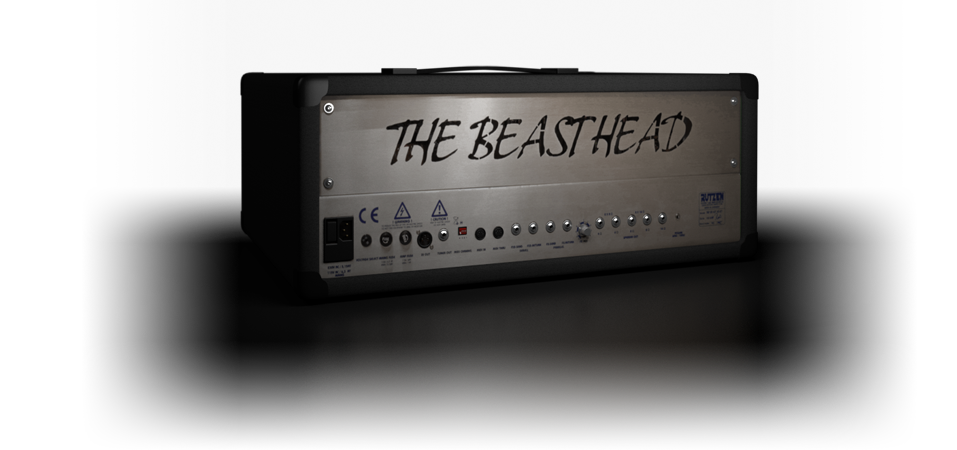

THE BEAST HEAD

Rutzen Amps - The Beast Head - Power Box

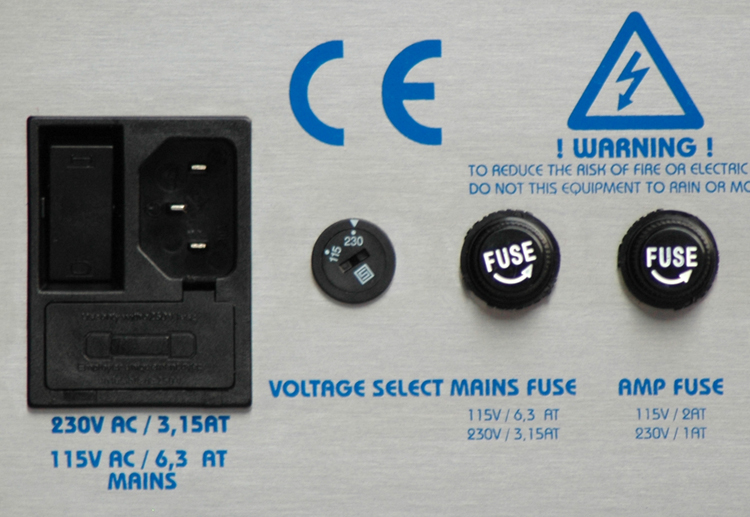

Netzanschluss

Das Beast Head ist für den Betrieb an 230V sowie 115V ausgelegt Wichtig dabei ist, dass die aussen am Gehäuse aufgedrucken Werte der Sicherungen eingehalten werden.

Rutzen Amps - The Beast Head - MIDI and DI Out

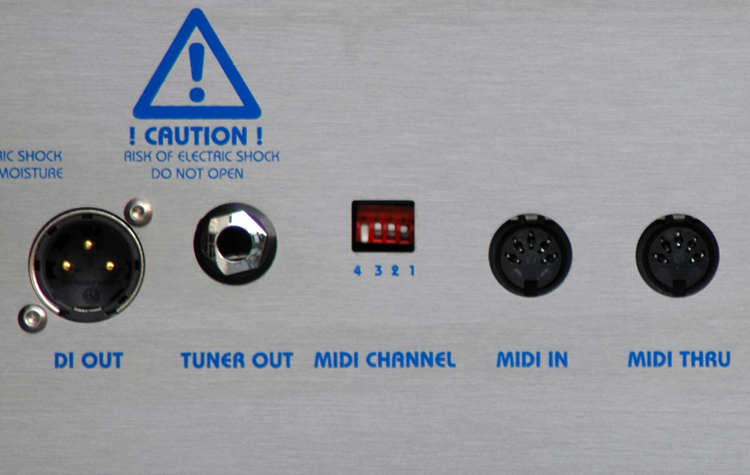

Direct Out & Tuner Out

Direct Out
An der Direct Out Buchse wird das Signal der Endstufe abgegriffen anschliessend Frequenzkorrigiert und symmetriert an der XLR Buchse ausgegeben.

Tuner Out
Wird auf der Frontplatte die MUTE Taste betätigt, wird das Eingangssignal der Gitarre verstärkt und anschliessend zur Tuner Out Buchse gesteuert.

Rutzen Amps - The Beast Head - MIDI and DI Out

MIDI

MIDI In
An der Midi In Buchse kann das Beast Head zur Steuerung an eine Midi Fussleiste angeschlossen werden. Mit den daneben liegenden DIP-Schaltern 1-3 legt man den Midi Kanal fest (Midi 1 bis Midi 8).
Ist nur DIP Nr 4 aktiv, dann wird jeder Kanal empfangen und ausgewertet (OMNI MODE).

MIDI True
An der Midi Thrue Buchse werden alle Midi Signale 1:1 ausgegeben die an der Midi In Buchse anstehen. Dies dient zur Weiterführung des eingehenden Midi Signals an andere Teilnehmer.

MIDI Learn
Mit der Midi Learn Taste können bis zu 128 Programme abgespeichert werden.

Rutzen Amps - The Beast Head - MIDI & FX Seriell/Parallel

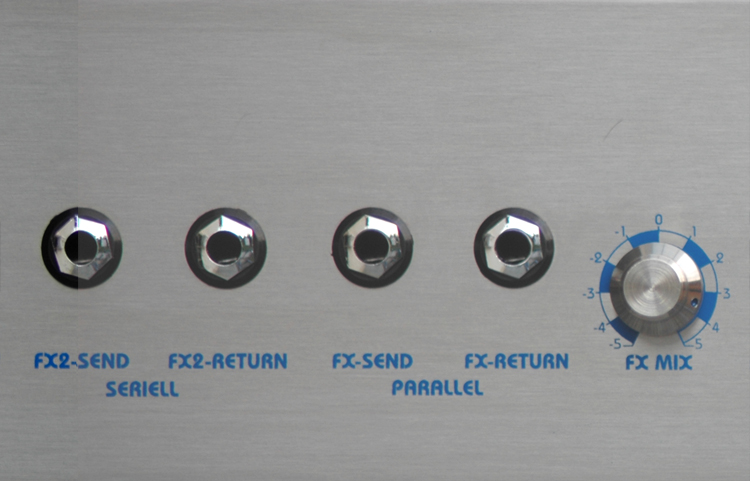

FX Seriell/Parallel

Die beiden Schleifwege FX und FX2 dienen zum Anschluss von Effektgeräten.
Beim FX handelt es sich um einen parallelen Schleifweg, bei dem es möglich ist mittels FX Mix zwischen Orginal und Effektsignal zu mischen.
Beim FX2 wird das Signal seriell eingeschleift, somit wird das signal zwischen Vor und Endstufe aufgetrennt.

Beide Schleifwege sind Midi abspeicherbar.

The Beast Head - Speaker Out

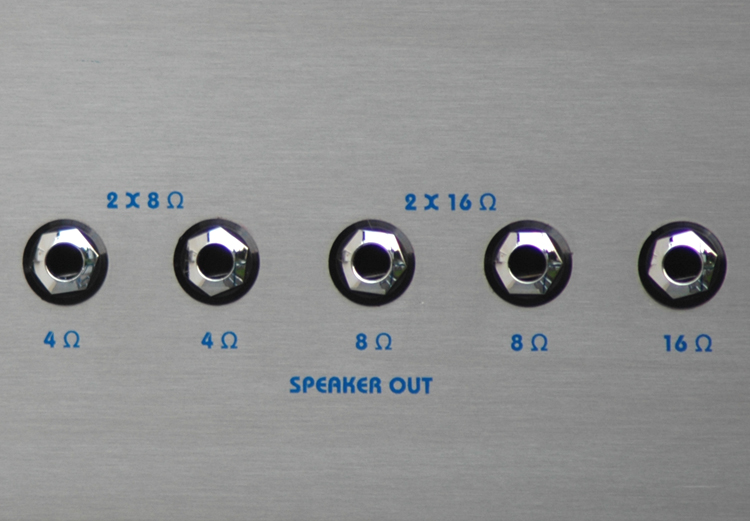

Speaker Out

Das Beast Head lässt sich an alle gängigen Gitarrenboxen anschliessen.
Dazu stehen Impedanzen von 4, 8 und 16 Ohm zur Verfügung.
Natürlich lassen sich auch Boxenpaare mit gleicher Impedanz (zb. 2 x 16 Ohm oder 2 x 8 Ohm) gleichmassen anschliessen.

The Beast Head - Power Switch

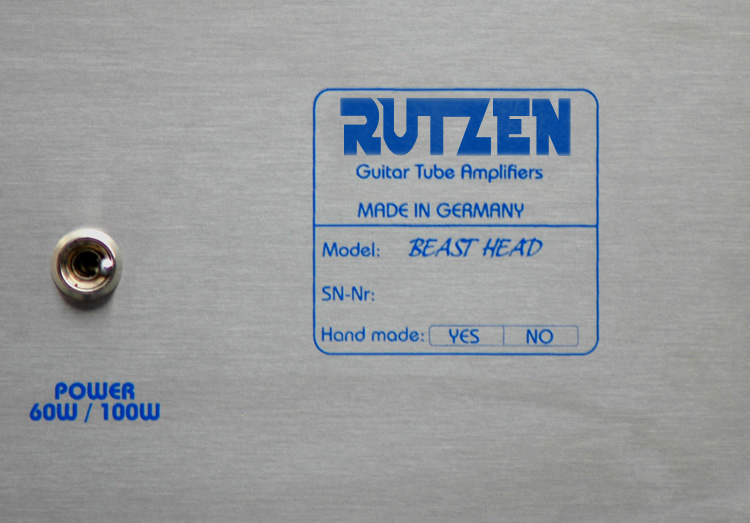

Power Switch 60W/100W

Das Beast Head verfügt über eine Leistungsreduzierschaltung. die Endstufe kann mit ca. 60 oder 100 Watt betrieben werden. Wichtig ist es an dieser Stelle zu erwähnen, dass dieser Amp mit seinem Endstufenkonzept mit sehr leiser Lautstärke, genauso klingt wie wenn man ihn kräftig an Lautstärke fährt.
