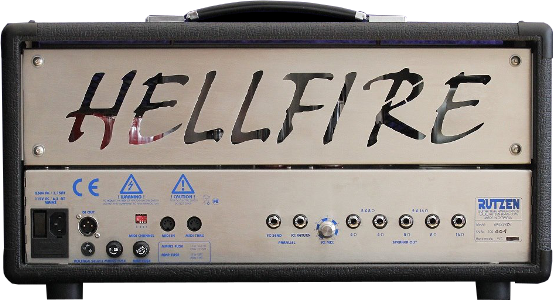

RUTZEN HELLFIRE AMP

HELLFIRE AMP

RUTZEN HELLFIRE AMP

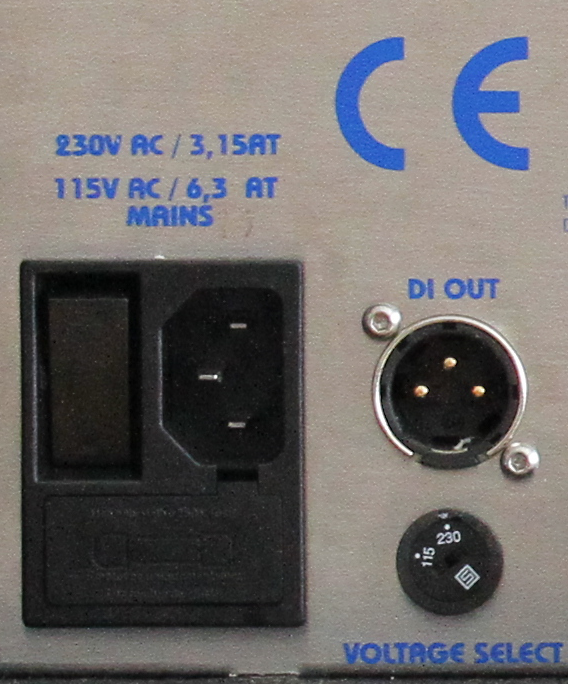

Netzanschluss

Der HELLFIRE AMP ist für den Betrieb an 230V sowie 115V ausgelegt. Wichtig dabei ist, dass die aussen am Gehäuse aufgedrucken Werte der Sicherungen eingehalten werden.

RUTZEN HELLFIRE AMP

Direct Out

Direct Out
An der Direct Out Buchse wird das Signal der Endstufe abgegriffen anschliessend Frequenzkorrigiert und symmetriert an der XLR Buchse ausgegeben.

RUTZEN HELLFIRE AMP

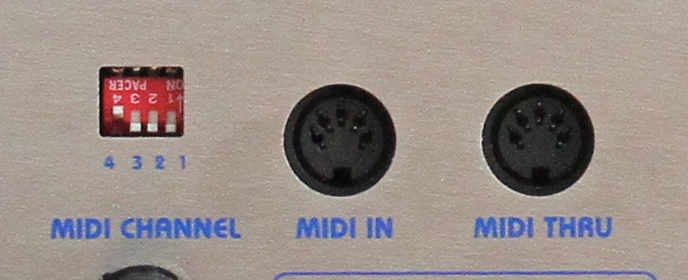

MIDI

MIDI In
An der Midi In Buchse kann derHellfire zur Steuerung an eine Midi Fussleiste angeschlossen werden. Mit den daneben liegenden DIP-Schaltern 1-3 legt man den Midi Kanal fest (Midi 1 bis Midi 8).
Ist nur DIP Nr 4 aktiv, dann wird jeder Kanal empfangen und ausgewertet (OMNI MODE).

MIDI True
An der Midi Thrue Buchse werden alle Midi Signale 1:1 ausgegeben die an der Midi In Buchse anstehen. Dies dient zur Weiterführung des eingehenden Midi Signals an andere Teilnehmer.

MIDI Learn
Mit der Midi Learn Taste können bis zu 128 Programme abgespeichert werden.

RUTZEN HELLFIRE AMP

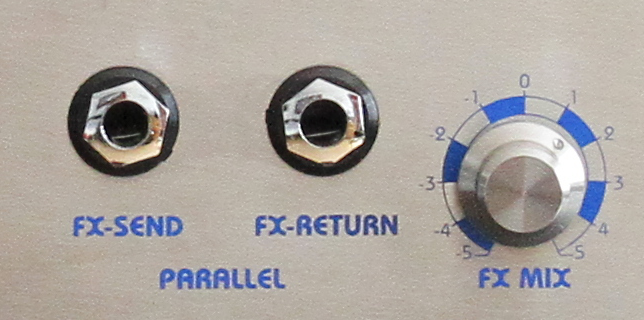

FX Parallel

Der paralelle Schleifwege FX  dient zum Anschluss von Effektgeräten.
Beim FX handelt es sich um einen parallelen Schleifweg, bei dem es möglich ist mittels FX Mix zwischen Orginal und Effektsignal zu mischen.

Der Schleifweg ist Midi abspeicherbar.

RUTZEN HELLFIRE AMP

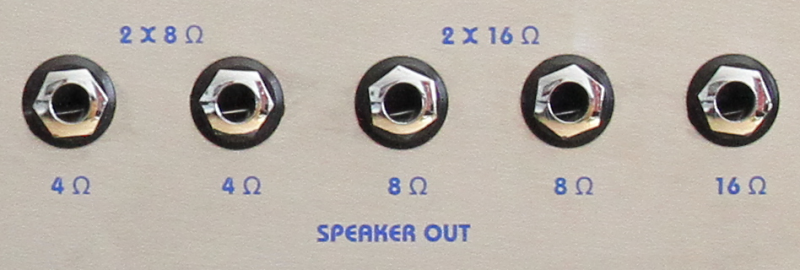

Speaker Out

Der HELLFIRE lässt sich an alle gängigen Gitarrenboxen anschliessen.
Dazu stehen Impedanzen von 4, 8 und 16 Ohm zur Verfügung.
Natürlich lassen sich auch Boxenpaare mit gleicher Impedanz (zb. 2 x 16 Ohm oder 2 x 8 Ohm) gleichmassen anschliessen.
